Двухступенчатый регулятор мощности

Выполнил:

ученик Дупленской СОШ

Балабин Иван





Руководитель:

учитель физики

Валов М.В.

2003 г.

Двухступенчатый регулятор мощности:

Достаточно часто  возможно необходимость в ступенчатой регулировки действия аппаратуры весьма полезно менять яркость освещение в зависимости от конкретных условий демонстрации. При просмотре телепередач желательно иметь возможность ступенчато уменьшить яркость комнаты: работая с электропаяльником, удобно не выключать его после каждой сделанной пайки а, положив паяльник на подставку, переключить нагрев лишь на часть мощности. Ступенчатая регулировка режима работы позволяют не только продлевать срок службы аппаратуры (ламп, паяльника и т. п.), но и экономия потребление электроэнергии.

В простейшим варианте добиться ступенчатой регулировки мощности весьма просто. Достаточно последовательно с нагрузкой, например лампой накаливания (60 Вт, 220 В), включите полупроводниковый диод (марки Д226). При замыкании ключа S1 лампа EL1 будет потреблять полную мощность и диод VD1 на ее работу никакого влияние не окажет. Разомкнутому состоянию ключа соответствует режим меньше яркости: напряжение источника тока распределяется между лампой и диодом.

Устройство (блок) плавной регулировки:

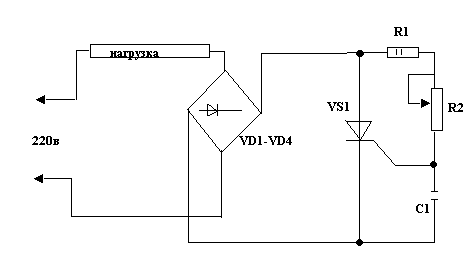

Это устройство, по существу, является усовершенствованием ступенчатого регулятора. Так, если в только что рассмотренном случае к нагрузке можно было подвести или всю мощность или строго определённую ее часть, то с помощью электронного блока плавной регулировки легко менять эту мощность от нуля до максимума. Элементом, плавно регулирующим мощность устройство является тиристор VS1. Принципиальая схема конструкции.

Тиристор - необычайно широко применяемый в автоматике полупроводниковой прибор, состоящий по крайней мере из четыре последовательно расположенных р- и п-слоёв, образующих три р - п - перехода. Три электрода тиристора (анод, катод и управляющий электрод) от наружных р -, п- и одного из внутренних слоёв позволяют сделать из прибора управляемый электронный переключатель. При напряжение, "минус" - на анод, тиристор работает как обыкновенный кремниевый диод, включённый  в  запирающем направлении. При противоположной полярности напряжения тиристор может находиться в одной из двух устойчивых состояние: закрытым или открытым. Переключение из закрытого состояния в открытое осуществляется импульсом тока в цепи управляющего электрода тиристора. Обратное переключение происходит после кратковременного размыкания цепи аода - катода.

Переменный плавном регуляторе мощности способ управления тиристором называется фазовым. Тиристор VS1 замыкает цепь нагрузки на определённую регулируемую часть каждого полпериода. Регулировка осуществляется изменением фазового угла, при котором происходит включение тиристора. Тиристор будет проводить ток от момента его включения и далее в течение всей оставшейся части полпериода. Фазовый  угол определяется скоростью зарядки конденсатора C1 до напряжения  включения тиристора. Чем быстрее станет заряжаться конденсатор С1, тем большая мощность будет подводиться к нагрузке. Таким образом, регулировки спомощью переменного резистора R2 скорости зарядкии конденсатора С1 изменяет  потребялюемую нагрузкой мощности.
