Барометр



Назначение:

Служит для демонстрации принципа действия барометра и для демонстрации расширения газа при нагревании.



Материалы:

Фанера или пластик толщиной 4 мм размером около 25х10 см, деревянная или пластмассовая линейка, белая жесть 0,5 мм, банка консервная из белой жести, резиновая перчатка, суровая нить или резиновый жгут, свинец, проволока стальная или алюминевая, гвозди или шурупы.



Инструменты:

Ножницы, напильник, кусачки, шило, но­жовка, лобзик, рашпиль, отвертка, пассатижи.



Изготовление:

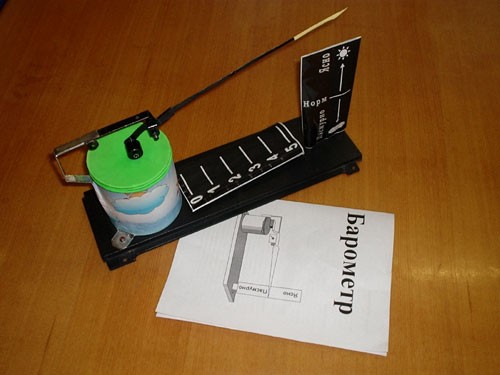

Барометр состоит из основания, рабочего резервуара с резиновой мембраной, стрелкой с противовесом и шкалой. Основание – из фанеры толщиной 4 мм, стойка шкалы прикрепляется уголком из жести. В основании лобзиком вырезается отверстие диаметром на 0,5 см. меньше диаметра банки. Из банки полностью вырезается одна из крышек и припаивается проволочный стояк для стрелки.

Для этого проволоку оборачивают полоской жести, обжимают пассатижами и припаивают к банке. Из жести вырезается стрелка и изгибается так, как показано на рисунке. К изогнутой над банкой части прикрепляется свинцовый грузик.

Вырезав из старой перчатки мембрану, закрепляем ее нитью или жгутом на банке. Банку закрепляем на основании (например, припаяв к банке снизу ушки крепления и прибив их гвоздиками) над отверстием.

Затем закрепляем на стояке стрелку, уперев ее грузиком в мембрану.



Остается вырезать из бумаги шкалу, сложить пополам и склеить так, чтобы получился карман. На разных сторонах шкалы наносим обозначения «ясно-пасмурно» и оцифрованные деления. Надеваем шкалу на стояк.

Прибор готов. Нагрев дно банки спичкой, наблюдаем изменение показаний прибора.



Рекомендации по эксплуатации:

Прибор можно применять в 7 классе при изучении тем "Атмосферное давление", "Давление жидкостей и газов" в качестве демонстрационного.

Изготовление прибора можно поручить ученикам как домашнее творческое зада­ние для развития творческих и конструк­торских способностей, повышения инте­реса  предмету.
