Стробоскоп
Назначение: Стробоскоп служит для наблюдения за быстро происходящими процессами, движущимися телами и т.п.
Материалы: Доска деревянная, двигатель 4,5 В, батарея 4,5 В, картон, жесть, проводники, резистор переменный с встроенным выключателем, жесть, гвозди или шурупы.
Инструменты: Ножницы, напильник, кусачки, шило, ножовка, рашпиль, молоток, отвертка, паяльник.
Изготовление: Из доски вырезаются две заготовки на ручку прибора (см. рис.1.)
Из картона вырезаются два круга и на них размечаются и прорезаются лезвием бритвы отверстия, как показано на рисунке 2.
На одной половине ручки закрепляется жестяной полоской двигатель (см. рис. 3).
Рис. 3. Из жести вырезается фланец и к нему по центру припаивается жестяная трубка, которую затем насаживают на ось двигателя. К фланцу клеем или при помощи жестяных усиков крепится диск с большим числом отверстий. Второй диск крепится неподвижно ко второй половине ручки. (см. рис. 4.)
Рис. 4.

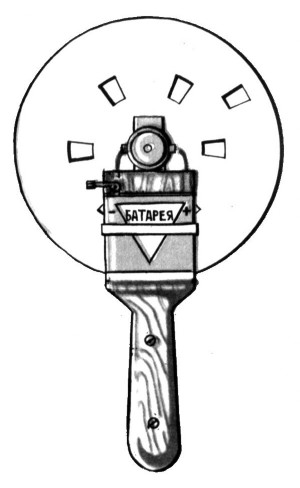

Половинки рукоятки прибора скрепляются шурупами. На рукояти закрепляется жестяным хомутом батарея и резистор, которые при помощи проводов присоединяются к двигателю. Деревянные детали можно покрыть олифой и затем лаком. Прибор готов.
Рекомендации по эксплуатации: Запустив двигатель, посмотрите через одно из отверстий в неподвижном окне на какой-нибудь движущийся или быстро меняющийся объект – на вращающееся колесо, экран телевизора, электролампу и т.д. Подберите такую частоту вращения, при которой движение объекта "замедлится". Если это сразу не получится, посмотрите через другое отверстие. При наблюдении лампы,например, видно, что она мерцает (т.к. напряжение в сети переменное), на экране телевизора видна построчная развертка, при наблюдении струи воды видны отдельные капли и т.д. При помощи прибора можно ставить увлекательные опыты и проводить наблюдения различных физических процессов и объектов. Изготовление прибора можно поручить ученикам как домашнее творческое задание для развития творческих и конструкторских способностей, повышения интереса предмету.
| ||||||
|
| ||||||
