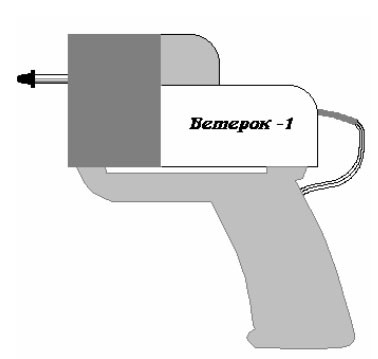

Ветерок - 1

Назначение:

Универсальный  прибор для измерения частоты вращения, измерения скорости ветра, демонстрация принципа действия  ветрогенератора, можно использовать и в качестве вентилятора.

Материалы:

ручка металлическая от прибора для изучения спектра, брусок деревянный

(10х2,5х2 см.), двигатель от магнитофона (6 В), корпус от "Киндер - сюрприза", фольга толстая, кусок камеры от велосипеда, стержень от ручки, ниппель от велосипеда, наконечник резиновый от  пасты для гелиевых ручек, шайба пластмассовая, провод двухжильный, два контактных наконечника, два шурупа.

Инструменты:

Ножницы, пила мелкозубая, паяльник, рашпиль, изолента.

Изготовление:

Из бруска выпилили заготовку, как показано на рисунке 1.


По размерам двигателя

 Рис.1

В ней сделали сквозное отверстие, сквозь него продели провод. Двигатель закрепили на бруске кольцом из камеры. Провода от двигателя соединили с проводом и изолировали. Заднюю часть двигателя закрыли частью футляра от " Киндер - сюрприза ". На вал двигателя плотно насадили кусок стержня от пасты и резиновый наконечник. К бруску шурупами прикрутили ручку. К проводу припаяли контактные наконечники.

Из фольги вырезали квадрат (12х12 см.). Разметили окружность (Д = 12 см.) и окружность (Д = 2,5 см.). Через центр провели на равном расстоянии друг от друга 8 линий. Ножницами разрезали фольгу по линиям до внутренней окружности. Отвернув получившиеся лепестки, получили ветроколесо.

Таких колес разного диаметра можно сделать несколько.

Подходящей по внутр. диаметру шайбой закрепляем внатяг колесо на резиновом наконечнике вала.

Прибор готов.

Рекомендации по эксплуатации:

Перед началом работы прибор надо отградуировать:

• Измерение частоты вращения: берут заводской тахометр, измеряют скорость вращения чего-либо (диска, например). Затем плотно прижимают наконечник вала прибора к центру диска, а сам прибор подсоединяют к вольтметру демонстрационному, включенному на измерение до 6 вольт. Шкалу вольтметра заклеивают бумагой. Смотрят на показания вольтметра и отмечают соответствующие частоты на шкале.

• Измерение скорости ветра: на вал прибора надевают ветроколесо, прибор берут в автомобиль, выставив в окно. Разогнавшись на ровном участке (в безветренную погоду), отмечают показания спидометра и соотв. показания вольтметра. Размечают шкалу. Для больших скоростей берут ветроколесо меньшего размера с меньшим наклоном лопастей.

• Для демонстрации работы ветроэлектростанции прибор закрепляют на штативе и обдувают другим вентилятором. Потребителем может служить вольтметр или лампочка на 1,5 вольта.

 Для работы в режиме вентилятора прибор просто подсоединяют к источнику питания до 6 вольт.

Прибор можно использовать в 8 классе ("Электромагнитные явления", электродвигатель), в 9 классе при изучении темы "Законы сохранения" (модель ветродвигателя), при экспериментальном доказательстве 2 з-на Ньютона для измерения частоты, для расширения кругозора и т.п.

Прибор не включать на питание более 6 вольт, при работе в режиме генератора перед работой проверить соответствие направление вращения вала и полярность подсоединения к вольтметру, иначе измерительный прибор может сгореть!
