Изучение электрических полей с помощью полупроводникового электрометраВыполнил: ученик 8 класса Королев Сергей
Руководители: учитель физики высшей категории Валов М.В.
2006 г.
Оглавление
Сталкиваясь с необходимостью изучения электрических полей сложной конфигурации, физики нуждаются в приборе для их регистрации и изучения их параметров. Целью нашей работы стало создание такого прибора, основанного на полупроводниках. Задачи исследования: · Знакомство с теорией электризации и электрических полей; · Изучение литературы по радиотехнике; · Разработка схемы прибора; · Практическое изготовление прибора по разработанной схеме; · Апробация прибора во время проведения экспериментов; · Выявление путей применения прибора в школьном курсе физики;
Теория электрического поля
Атом состоит из положительного ядра и движущихся отрицательно заряженных электронов. Заряд ядра численно равен заряду всех электронов. Поэтому атом в целом нейтрален. В различных веществах электроны по-разному связаны с ядром, и если ввести в соприкосновение два тела с разной энергией связи электронов, то электроны, слабо связанные с ядром, переходят от одного тела к другому. В результате одно тело заряжается "+", а другое - "–". Это явление получило название "электризации".
Вокруг любого заряда существует электрическое поле, которое характеризуется напряженностью: где F - сила со стороны поля, действующая на внесенный в это поле заряд q. Напряженность можно изображать графически с помощью линий определенной плотности.

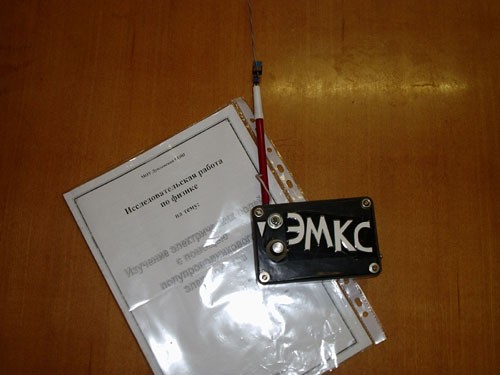

Разработка прибора
Электрические заряды и поля в школьном курсе изучают при помощи пробного заряда. Но это неудобно, ненаглядно и порой неубедительно. Поэтому мы решили разработать для этого более современный прибор.
Электрометр представляет собой мост постоянного тока. Плечами моста являются сопротивления R1, R2, R3, R4 и полевой транзистор с изолированным затвором (рис.1) и встроенным каналом. Транзистор КП 3005* имеет следующие выводы: З – затвор, С – сток, И – исток и К – канал. В зависимости от знака заряда, приближаемого к транзистору, сопротивление между С и И изменяется. Чем больше величина заряда и чем ближе заряд к затвору, тем сильнее изменяется его сопротивление.
Рассмотрим принцип действия равноплечего моста. 1. Если вблизи от транзистораVТ1 нет заряда, а соответственно и электрического поля, то сопротивления получаются, подобраны так, что напряжения между точками 1 и 2 нет, т.е.V12 и величина тока через mА=0. Балансировку этого мы можем произвести, подбирая R*1 и R*2, а также с помощью переменного резистора R3~. 2. Если поднести к затвору VТ1 положительный заряд (т.е. поместить транзистор в электрическое поле), то сопротивление VТ1 уменьшается и ток I1 увеличивается, а I2 уменьшается в (•) 1 часть его пойдёт через mА от (•) 1ко 2 (•) и чем больше значение электрического поля, тем больше сила тока. 3. Если поднести к затвору отрицательный заряд, то сопротивление VТ1 увеличится, I1 – уменьшится, I2 – увеличится и часть его пойдёт от (•)2 к (•)1, в обход транзистора VТ1 и стрелка mА отклонится в другую сторону.
Вывод: по направлению отклонения стрелки mА можно судить о знаке и величине заряда тела.
При изготовлении прибора следует соблюдать меры предосторожности при монтаже транзистора. Он очень чувствителен к механическим, тепловым и электростатическим воздействиям. В момент пайки выводы транзистора закорачивают, а жало паяльника заземляют. Мы просто применили отдельную панельку, в которую его можно просто вставить. Затвор транзистора отгибают в сторону, он является приёмной антенной. В процессе работы на затворе накапливается заряд, для его снятия перед началом работы с прибором его нужно снять. Для этого необходимо замкнуть пинцетом выводы затвора и стока. При желании и необходимости между mА и R3~ можно включить дополнительное сопротивление R5~, которым можно будет регулировать чувствительность прибора.
Возможности применения прибора
С помощью электрометра можно: · Определять знак и относительную величину заряда тела; · Показать процесс разделения зарядов; · Определять линии одного потенциала; · Исследовать электрические поля вокруг тел сложной формы; · Определять однородность поля; · Изучать поле конденсатора; · И т.п.
Модернизация прибора
Если вместо миллиамперметра или параллельно с ним включить поляризованное реле, то в качестве индикатора знака заряда, создающего изучаемое поле можно использовать обычную лампу накаливания.
Заключение
Созданный прибор позволяет более удобно и качественно изучать электрические поля и заряды и может быть применен как в качестве учебного средства, так и для других целей (например, сигнализации).
